　スクリーンメッシュ

　ポリエステル・ナイロンスクリーン

素材 特　　長 一般・銘板 精密・電子 超精密
EXスクリーン ポリエステル 高強度・低伸度原糸を使用した汎用タイプのメッシュ ○ ○
UXスクリーン ポリエステル 弾性回復力に優れ、紗張後の経時変化が少なく、寸法安定性を向上 ○ ○
Lスクリーン ポリエステル ２層構造の原糸を使用し、高強度・低伸度・高寸法安定性に加え、特殊加工によりインキ通過性・帯電防止効果をアップ ○
Vスクリーン ポリアリレート 新素材VECRYを使い、高強度・高弾性率・高寸法性・耐久性を実現した金属メッシュにも負けない高品質 ○ ○
ナイロンスクリーン 66-ナイロン あらゆる一般印刷分野に最適 ○
※オプション加工として、帯電防止処理やカレンダー加工（平坦化）も行います

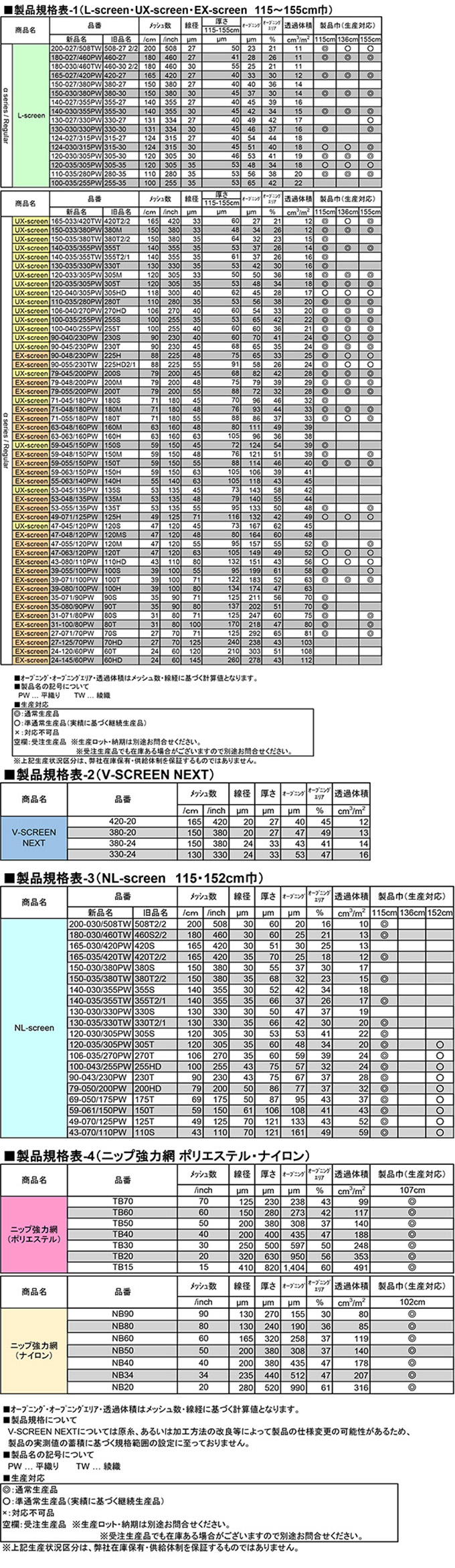

　EX・UX・Lスクリーン規格・仕様

品番 　　
Material		 組織
Weaving		 メッシュ数 Mesh Count 線径
Wire Diameter		 紗厚
Cloth Thickness		 ｵｰﾌﾟﾆﾝｸﾞ Aperture Size 空間率 Open Area 透過
体積
/cm /inch μm μm μm ％ cm³/m²
L460-027PW041 平織 180 460 27 41 28 26 10.63
L420-027PW040 平織 165 420 27 40 33 30 12.10
L380-027PW040 平織 150 380 27 40 40 36 14.26
L380-030PW045 平織 150 380 30 45 37 30 13.72
L355-027PW040 平織 140 355 27 40 45 39 15.63
L330-027PW040 平織 130 334 27 40 49 42 16.63
L330-030PW045 平織 130 334 30 45 46 37 16.49
L315-027PW040 平織 124 315 27 40 54 44 17.78
L315-030PW045 平織 124 315 30 45 54 40 18.60
EX508-027TW052 綾織 200 508 27 52 23 21 11.00
EX460-027PW042 平織 180 460 27 42 28 26 10.89
EX460-030PW055 平織 180 460 30 55 24 19 10.86
EX420-027PW041 綾織 165 420 27 41 33 31 12.40
EX420-033TW060 綾織 165 420 33 60 27 21 12.15
EX380-030PW046 平織 150 380 30 46 37 30 14.03
UX/EX380-033PW048 平織 150 380 33 48 34 26 12.36
EX380-035TW035 綾織 150 380 35 64 32 23 14.60
EX355-030PW046 平織 140 355 30 46 42 34 15.65
UX/EX355-035PW053 平織 140 355 35 53 37 26 14.00
UX/EX355-035TW061 綾織 140 355 35 61 37 26 16.11
EX330-030PW046 平織 130 330 30 46 47 37 17.14
EX330-033PW048 平織 130 330 33 48 44 33 15.67
EX330-035PW053 平織 130 330 35 53 42 30 15.77
EX305-030PW048 平織 120 305 30 48 53 41 19.57
UX/EX305-033PW050 平織 120 305 33 50 50 36 18.14
UX/EX305-035PW053 平織 120 305 35 53 48 34 17.73
EX305-040PW062 平織 118 300 40 62 45 28 17.38
UX/EX280-035PW053 平織 110 280 35 53 56 38 20.07
UX/EX270-040PW060 平織 106 270 40 60 54 33 19.80
UX/EX255-035PW053 平織 100 255 35 53 65 42 22.39
UX/EX255-040PW060 平織 100 255 40 60 60 36 21.60
UX/EX255-045TW080 綾織 98 250 45 80 57 31 24.98
UX/EX230-040PW060 平織 90 230 40 60 70 41 24.30
EX230-045PW068 平織 90 230 45 68 65 35 23.74
UX/EX225-048PW075 平織 88 225 48 75 65 33 24.82
EX200-045PW068 平織 79 200 45 68 82 42 28.35
EX200-048PW075 平織 79 200 48 75 79 39 29.02
EX200-055PW088 平織 79 200 55 88 72 32 28.28
EX180-045PW070 平織 71 180 45 70 96 46 32.45
EX180-048PW076 平織 71 180 48 76 93 44 33.06
EX180-055PW088 平織 71 180 55 88 86 37 32.74
EX160-048PW080 平織 63 160 48 80 111 49 38.99
EX160-063PW105 平織 63 160 63 105 96 36 38.28
EX150-045PW072 平織 59 150 45 72 124 54 38.76
EX150-048PW076 平織 59 150 48 76 121 51 38.96
EX150-055PW088 平織 59 150 55 88 114 46 40.04
EX150-063PW105 平織 59 150 63 105 106 39 41.31
EX140-063PW105 平織 55 140 63 105 118 43 44.63
EX135-045PW073 平織 53 135 45 73 143 58 42.24
EX135-048PW079 平織 53 135 48 79 140 55 43.81
EX135-055PW095 平織 53 135 55 95 133 50 47.55
EX125-071PW116 平織 49 125 71 116 132 42 49.05
EX120-045PW073 平織 47 120 45 73 167 62 45.30
EX120-048PW080 平織 47 120 48 80 164 60 47.87
EX120-055PW095 平織 47 120 55 95 157 55 52.10
EX120-063PW105 平織 47 120 63 105 149 49 51.87
EX110-080PW132 平織 43 110 80 132 151 43 56.40
EX100-055PW095 平織 39 100 55 95 199 61 58.31
EX100-071PW122 平織 39 100 71 122 183 52 63.33
EX100-080PW134 平織 39 100 80 134 174 47 62.88
EX090-071PW125 平織 35 90 71 125 211 56 69.98
EX090-080PW137 平織 35 90 80 137 202 51 70.30
EX080-071PW125 平織 31 80 71 125 247 60 75.41
EX080-100PW170 平織 31 80 100 170 218 47 79.89
EX070-071PW125 平織 27 70 71 125 292 65 80.88
EX070-125PW240 平織 27 70 125 240 238 43 103.17
EX060-125PW230 平織 24 60 125 230 298 50 114.15
EX060-150PW260 平織 24 60 150 260 273 42 108.30



　Vスクリーン規格・仕様

品番 　　
Material		 組織
Weaving		 メッシュ数
Mesh Count		 線径
Wire Diameter		 紗厚
Cloth Thickness		 ｵｰﾌﾟﾆﾝｸﾞ Aperture Size 空間率 Open Area 透過
体積
/cm /inch μm μm μm ％ cm³/m²
V380-023PW045 平織 150 380 23 45 44 43 19.41
V330-023PW042 平織 130 330 23 42 54 49 20.66
V300-030PW055 平織 118 300 30 55 55 42 23.03
V280-030PW052 平織 110 280 30 52 61 45 23.37
V250-030PW052 平織 98 250 30 52 72 50 25.91
V220-036PW058 平織 87 220 36 58 79 47 27.37
V160-045PW073 平織 63 160 45 73 114 51 37.53
V100-070PW115 平織 39 100 70 115 184 52 60.35
V050-100PW190 平織 20 50 100 190 408 65 122.56


　ナイロンスクリーン規格・仕様

品番
Material		 組織
Weaving		 メッシュ数
Mesh Count		 線径
Wire Diameter		 紗厚
Cloth Thickness		 ｵｰﾌﾟﾆﾝｸﾞ Aperture Size 空間率 Open Area 透過
体積
/cm /inch μm μm μm ％ cm³/m²
NL508-030TW060 綾織 200 508 30 60 20 16 9.60
NL460-030TW060 綾織 180 460 30 60 25 21 12.40
NL420-030PW051 平織 165 420 30 51 30 25 12.75
NL420-035TW070 綾織 165 420 35 70 25 18 12.15
NL380-030PW055 平織 150 380 30 55 37 30 16.77
NL380-035TW068 綾織 150 380 35 68 32 23 15.51
NL355-030PW052 平織 140 355 30 52 42 34 17.69
NL355-035TW066 綾織 140 355 35 66 37 26 17.43
NL330-030PW050 平織 130 330 30 50 47 37 18.63
NL330-035TW066 綾織 130 330 35 66 42 30 19.64
NL305-030PW053 平織 120 305 30 53 53 41 21.61
NL305-035PW060 平織 120 305 35 60 48 34 20.07
NL270-035PW060 平織 106 270 35 60 59 39 23.64
NL255-043PW075 平織 100 255 43 75 57 32 24.37
NL230-043PW075 平織 90 230 43 75 67 37 27.82
NL200-050PW086 平織 79 200 50 86 77 37 31.61
NL175-050PW087 平織 69 175 50 87 95 43 37.34
NL150-061PW106 平織 59 150 61 106 108 41 43.29
NL125-070PW121 平織 49 125 70 121 133 43 51.94
NL110-070PW121 平織 43 110 70 121 161 49 58.78
