スクリーンマスク

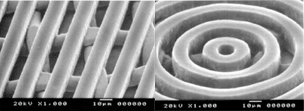

　ファインパターン対応マスク

　

　Fine Pattern Screen Mask

◆10μmのライン＆スペースのパターンニングも可能
Fine pattern correspondence screen-mask. Pattern formation of Line & Space 10micronmeters is also possible.
Photo Screen Emulsion Thickness of Emulsion Width of Line Width of Space	SC590-13-17 Mesh Coat-α 10±1μm 10μm 10μm

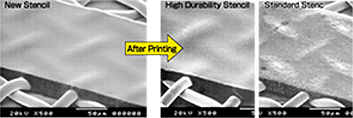

　高耐刷性マスク

　

　High Durability Screen Mask

◆ロングライフ化によるコストメリット　をご提案
It is the screen mask which raised the durability by screen-printing. The cost merit by the long life is proposed.
Photo Screen Emulsion Thickness of Em.	SSN360-16-36 Mesh Coat-α 2±1μm

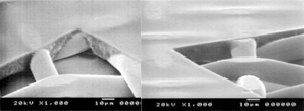

　薄膜印刷用フラットマスク

　

　Thin Emulsion Flat Screen Mask

◆スーパーアルファメッシュとの組み合わせで　更に薄膜化をサポート
Screen mask for thin paste printing. By specification with a supper alpha mesh, paste can be printed still more thinly.
Photo Screen Emulsion Thickness of Emulsion Pattern	SC400-18-28 Mesh Coat-α 0～1μm 0603 Condenser

　フラットサーフェイスマスク

　

　Flat Surface Screen Mask

◆均一なエマルジョン厚　安定したエマルジョン厚により、均一なインキ塗布量、　厚みが得られます ◆平滑性アップ　エマルジョン表面に優れた平滑性が得られ、　印刷ラインエッジのニジミが少なくなります ◆生産効率アップ　直間フィルムによる製版は作業の省力化、時間短縮　により製造工程の効率アップにつながります
		FSF-Screen Mask
The method between direct Screen-Mask ◆Uniform emulsion thickness 　　With the stable emulsion thickness, the uniform 　　 amount of paste applications and paste thickness 　　 are obtained. ◆Flat and smooth nature UP 　　 The flat and smooth nature excellent in the 　　 emulsion surface is obtained. ◆Production efficiency UP 　　 The platemaking by the film between direct leads 　　 to the efficiency UP of a manufacturing process by 　　 laborsaving of work, and time shortening.		Standard Type
		Standard Type

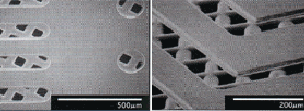

　ハイブリッドマスク

　

　Hybrid Screen Mask

◆優れた素材のハイブリッド　技術の結晶です
α・βメッシュやステンレス　メッシュにエレクトロフォーミング　でパターン形成を行う為、寸法　精度が極めて高くまた耐刷性　に優れています

板厚（マスク部）	10～15μm（50μm以上はご相談ください）
最小孔寸法	20μm（マスク部板厚20μm以下の場合）
最小孔寸法	30μm（マスク部板厚50μm以下の場合）
孔寸法精度	設定値±8μm（マスク部50μm以下の場合）
ピッチ寸法精度	100mmスパンで±20μm以内
加工最大寸法	パターン有効エリア 300×300mm
加工最大寸法	枠サイズ 750×750mm
